トンネル内非常電話ボックス

TT-A

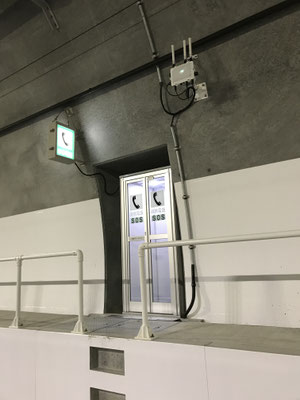

高速道路内の監視員通路や監査路の箱抜き壁面内に設置するタイプの非常電話ボックスです。



扉は上下とも強化ガラス、壁面は3面とも防音パネル仕様です。トンネル内における事故・火災等の非常事態の際に、外部の騒音に通話を妨げられないように安全・確実な緊急通報を手助けします。



※標準仕様書 施設第05223号(非常電話ボックス標準仕様書準拠)

※道路トンネル非常用設備 機器仕様書(案) 平成29年1月 国土交通省対応品



特徴

1. LED照明の採用

  • 弊社独自電気設計によるLED照明装置により、地球環境に配慮した省電力化を行っております。
  • 光源の高寿命化(期待寿命8万時間)により、蛍光灯式と比べ、定期的な球替えの必要が無く、メンテナンスコストの削減にも寄与いたします。

2. 高防錆・高防食性

  • 扉可動部品をを弊社独自の高防錆型の機構部品を使用することにより、従来比で5倍以上の防錆性能を持たせております(塩水噴霧試験 JIS Z 2371)。
  • 筐体アルミフレームにおいても、アルマイト処理に加え、塗膜処理を行うことで、従来比5倍以上の防食性能を持たせております。(キャス耐食性試験 JIS H 8681)

3. 高剛性フレーム

  • 本体構造を見直し、基礎・本体分離施工可能な一体型構造を採用し、経年時の傾斜・がたつきが出にくい高剛性型フレーム構造としております。
  • 従来よりの下部レールレスの構造により、経年劣化による開閉異常軽減しております。

4. 防水型取付柱

  • 取付柱(電話機設置用配線箱)全体を防水型としており、湿気による劣化を防ぎます。

5. 2種類の扉仕様

  • 扉下部がガラス仕様(TT-A-A)・パネル仕様(TT-A-B)の2種類があります。

6. 組み立て方式

  • 基礎とボックス部のユニット方式で設置時間を短縮。現地組み立てにも対応できます。

7. お客様に合わせたカスタマイズ

  • 設置場所やお客様の要望に応じた各種電気仕様・筐体仕様の設計変更及び製造が可能な体制を整えております。

オプション

  • 入電圧100V対応 それ以外(200V, 210V, 415V, 460V)は電圧を降下させるトランス(別途)が必要です。

基本性能

防塵・防水構造 JIS C 0920のIP43を満たしております
防音性能 -20dB以上(2000Hz帯域)
外形寸法 W865mm×D865mm×H1915.5mm
